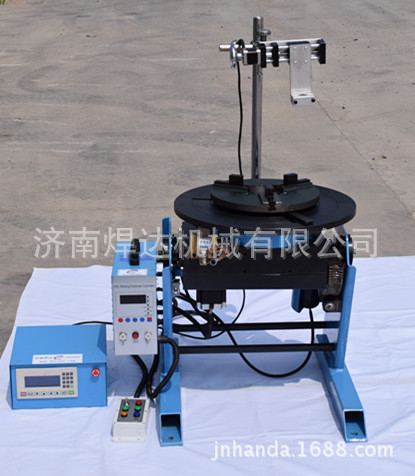

专利新品！带摆动功能环缝焊接转盘
带摆动功能环缝焊接转盘是在HD系列自动环缝焊接变位机的基础上，配合我公司自主研发的HDQ系列焊接摆动器，为提高宽焊缝的焊接质量而研发的一款国内高精度高端焊接变位机。 它兼有环缝焊接变位机的优点，又能冲锋利用焊接摆动器调整焊枪摆动速度，幅度而进一步提高焊接效率。
该机外形精致，质量稳定，价格仅为市场上同等功能的焊接专机的三分之一。

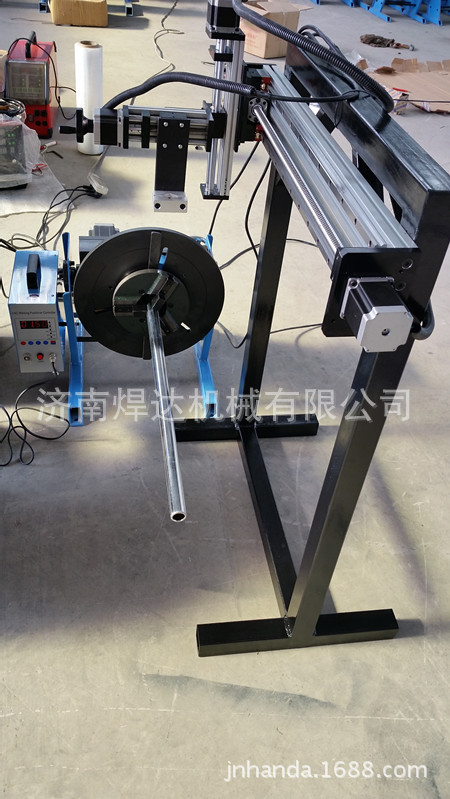

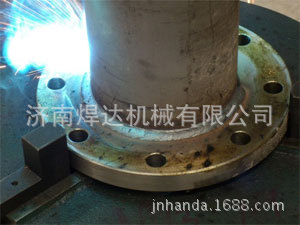

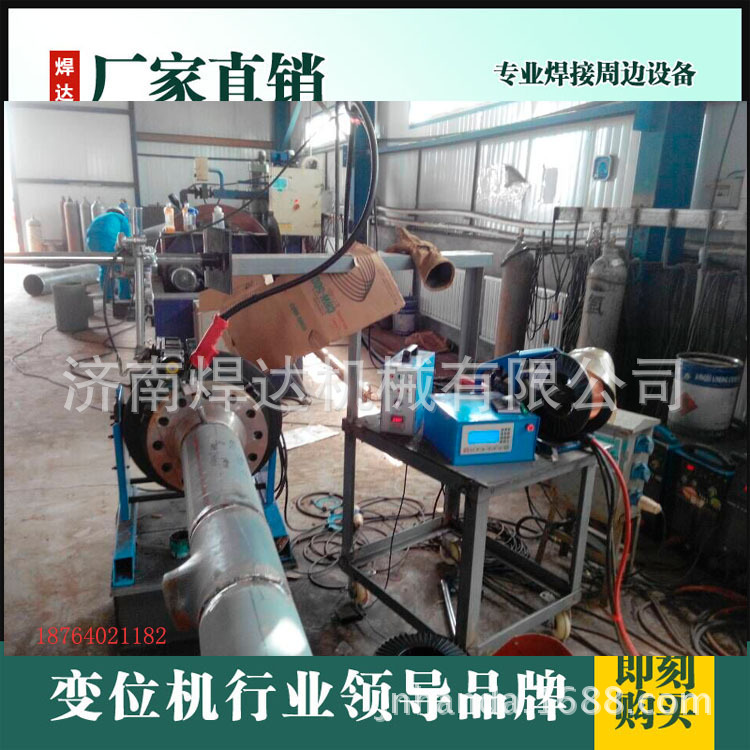

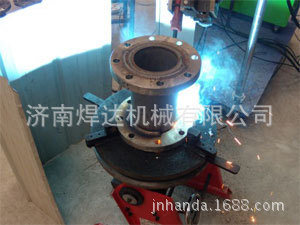

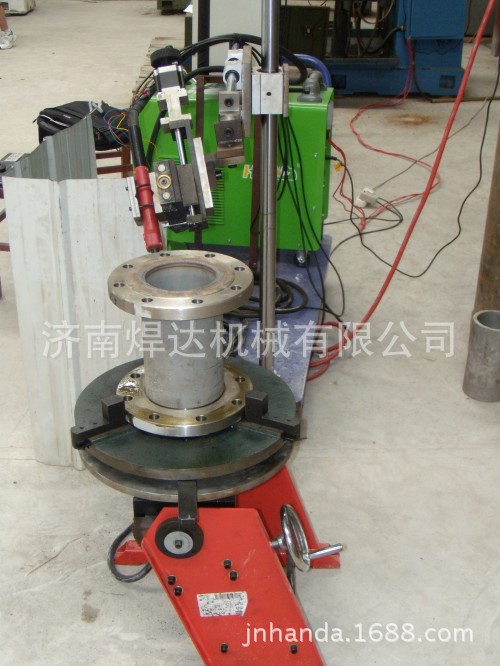

焊接现场图片：
独特的优点包括：
1、高性能PLC控制,可靠性高，可用于恶劣的焊接场合，保证用户的焊接工艺得到准确、可靠、精密执行。
2、针对焊接行业的、优化的软件设计，可根据用户的需要进行软件定制。
3、采用精密的机械摆动部件保证焊缝成型优良，全封闭机械设计，有效防止灰尘、确保机械部件长时间可靠运行。
4、采用文本显示器作为人机界面，参数设定简便，人机交互性好，便于用户设置和修改焊接工艺数据，人性化的界面设计使操作者无须培训，既可熟练操行
5、本摆动器有效行程为50mm,{zd0}可设定摆动幅度为50mm，最快摆动速度可达3000mm/min以上。 6、可预存十套摆动工艺，使用时直接调用。用户可根据根据板材的厚度和焊缝的宽度，调用适合的焊接工艺，一套设备顶多台使用。
7、具有定时功能，定时间最长100分钟或6000s，亦可通过设定取消定时功能。
8、每一套焊接工艺中的摆动幅度、摆动速度、摆动左停留、摆动中间停留和摆动右停留都可以单独设定。

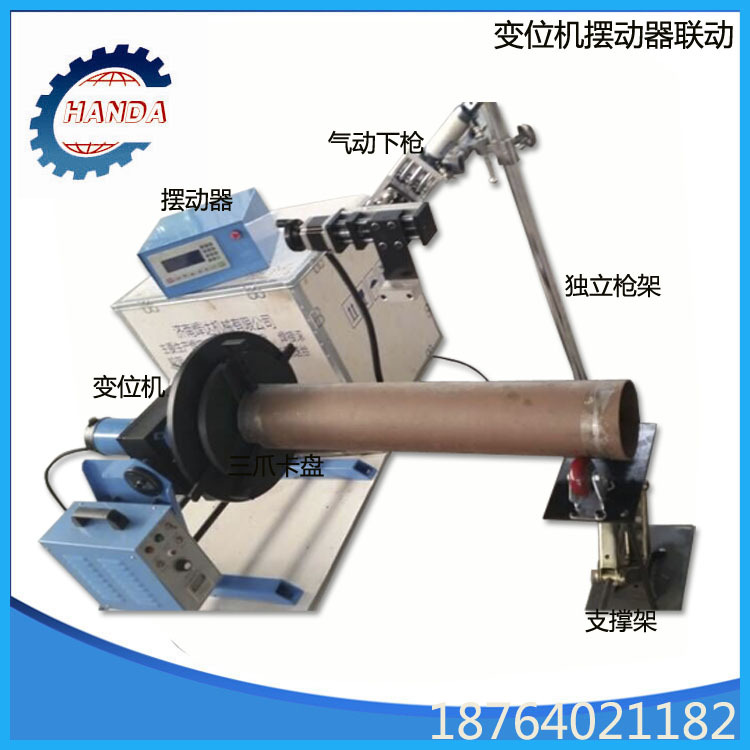

9、即可单独工作，也可联机工作。本摆动器具有输入和输出接口，输入接口可以控制摆动的启停，输出接口可以控制焊机以及其他焊接辅助设备的启停。
10、摆动过程中可实时更改各个摆动参数，并可实时根据现场情况，调整摆动中心位置，均无需停机。
11、手动自动一体，不做摆动器时，可以作为手动拖板来使用。
12、配备夹持块和安装块，方便安装。
13、配备手控盒。屏和手控盒都可以控制，操作方便；
主要技术参数：
|
产品型号
|
HD-IA (钟摆型)
|
HD-I (直线型)
|
|
焊接工艺组数
|
10
|
10
|
|
定时时间
|
0-6000s（可取消定时）
|
0-6000s（可取消定时）
|
|
摆动速度范围
|
0-10度/s
|
0-50mm/s或0-3m/min
|
|
摆幅范围
|
0-360度（可定制）
|
±30mm
|
|
中心调节范围
|
0-360度（可定制）
|
0-60mm
|
|
左停留时间范围
|
0-9.9s
|
0-9.9s
|
|
右停留时间范围
|
0-9.9s
|
0-9.9s
|
|
中心停留时间范围
|
0-9.9s
|
0-9.9s
|
|
电源电压
|
AC220V
|
AC220V
|
|
保险丝容量
|
2A
|
2A
|
|
摆动器尺寸(长×宽×高)
|
150×60×60mm
|
180×70×50mm
|
|
控制器尺寸(长×宽×高)
|
160×360×320mm
|
160×360×320mm
|
|
重量(摆动器)
|
1.5kg
|
1.5kg
|
|
重量(控制器)
|
2kg
|
2kg
|
|
额定载荷
|
5kg
|
5kg
|
注：摆动幅度、摆动速度、左/中/右停留时间的调整单位均为0.1。根据技术进步，我们保留对参数修改的权力！
接线端说明 ( 控制箱后板 ) 本产品后板有四个接线端口，按标号定义如下： P1三芯接口为电源220V AC进线。 P2两芯接口为焊机起弧控制线或其他设备控制线。 P3四芯接口为摆动器电机连接线。 P4七芯接口为线控盒连接线，不用线控盒时，此接口可作为其他设备控制摆动器的输入接口，便于摆动器控制箱无缝接入用户的自动焊接系统。
