我厂批量供应承载30公斤/50公斤/100公斤/300公斤/600公斤/1200公斤焊接变位机，焊接变位器，焊接转台，焊接转盘，焊接转位机，管子焊接变位机，管法兰焊接变位机，自动焊接变位机，带卡盘焊接变位机，带枪架焊接变位机，组合式焊接变位机。
一、小型焊接变位机概述
HD系列轻型变位机主要用于环形焊缝的焊接。主要功能是将工件倾斜、回转，使焊缝置于水平、船形等{zj0}位置施焊。该设备可在工作台上固定卡盘或特定工装用以装夹工件配合手工焊接使用，也可与焊接操作机配套使用实现自动焊接，还可用于切割、打磨、装配、检测等工序。该系列轻型变位机具有以下特点：
1．变位机回转机构由知名品牌直流电机驱动，旋转无级可调，低速稳定；
2．蜗轮蜗杆翻转机构，具备自锁功能，翻转角度0-90度可调；
3.工作台具备中心通孔，长工件可以直接穿过通孔，焊接时，方便保护气体通入管道内部，提高焊接效率。其中HD-50/100变位机中心通孔45mm，HD-300变位机中心通孔90mm；
4．特殊的抗电磁干扰设计，有效降低了TIG焊接时的高频干扰，可有效提高焊接品质；
5．配置具有自控功能的控制器，控制焊机的工作状态和工作时间，实现变位机与焊机的联动；

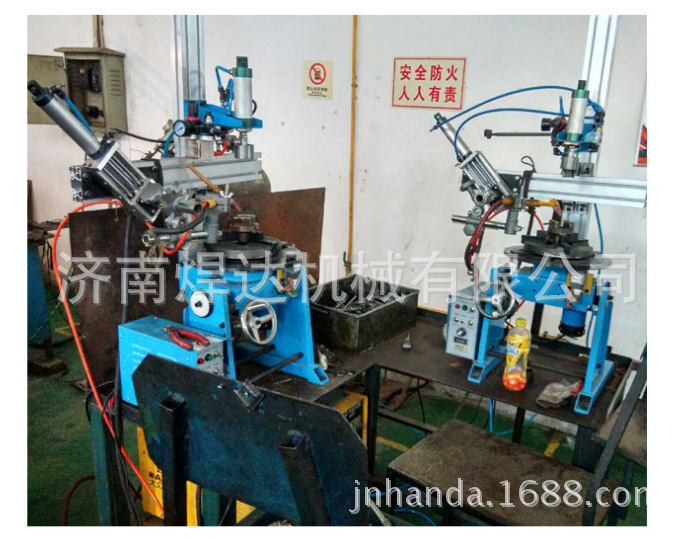

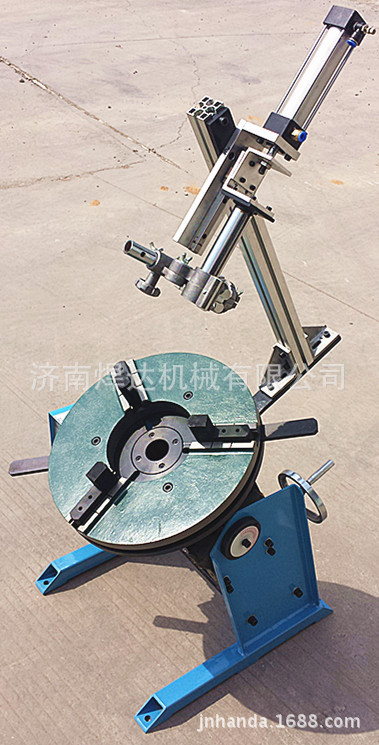

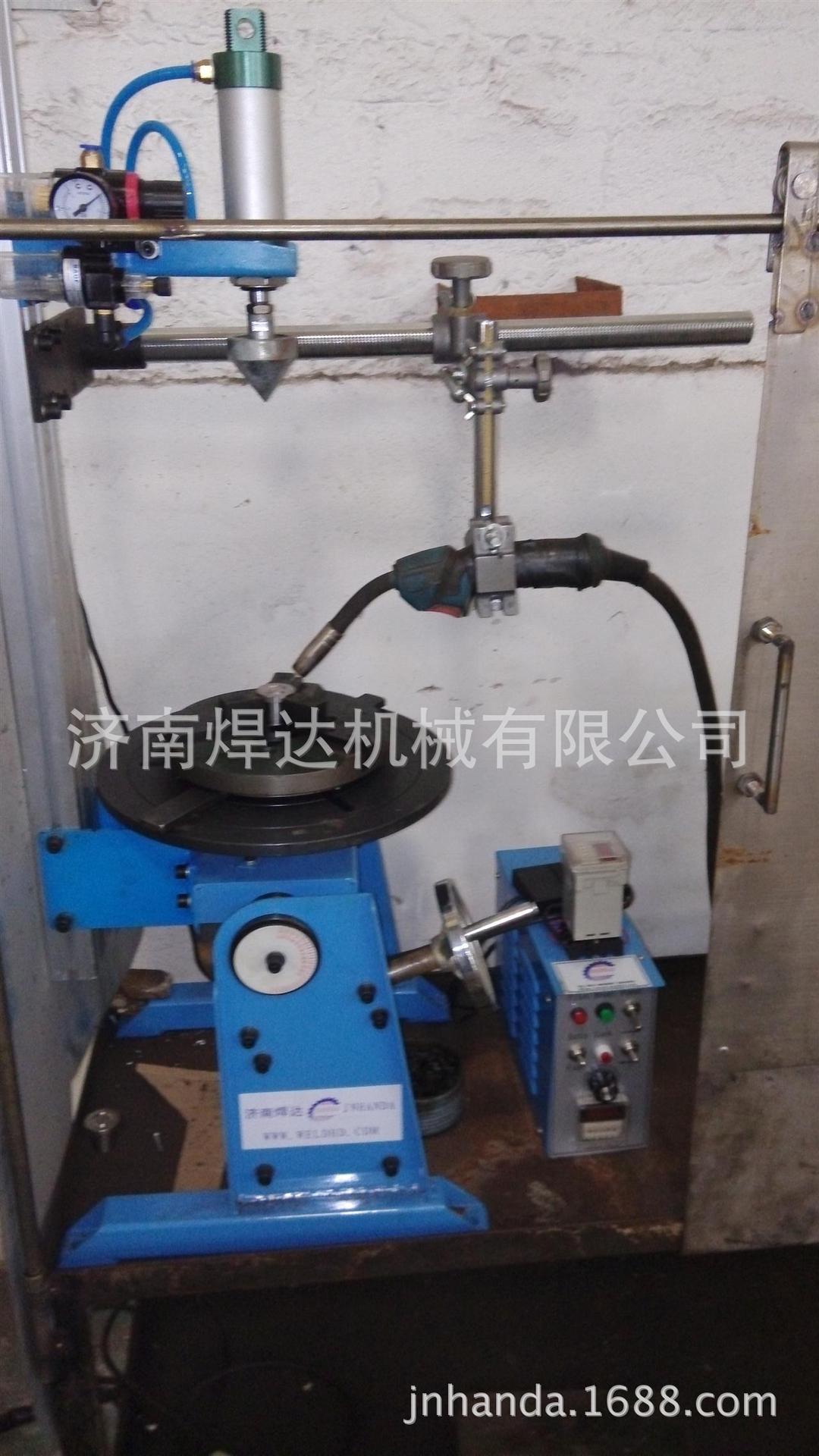

6．可配置焊接卡盘与调枪机构，用于固定焊炬位置，调节工件与焊枪的相对位置；
7.可配置导轨和气动{dj1}，实现对工件的自定心与自动夹紧功能；
二、技术参数
|
序号
|
项 目
|
单位
|
HD-50M
|
HD-50
|
HD－100
|
HD－300
|
|
1
|
输入电源电压
|
/
|
AC220V 50Hz
|
AC220V 50Hz
|
AC220V 50Hz
|
AC220V 50Hz
|
|
2
|
驱动电机
|
/
|
DC110V 60W
|
DC220V 90W
|
DC220V 120W
|
DC220V 200W
|
|
3
|
{zd0}负荷 Q
|
Kg
|
50
|
50
|
100
|
300
|
|
4
|
{zd0}负载力矩 M
|
Kg
|
25
|
25
|
50
|
150
|
|
5
|
工作台直径 D
|
mm
|
310
|
360
|
400
|
500
|
|
6
|
工作台高度 H
|
mm
|
380
|
450
|
520
|
650
|
|
7
|
倾斜角度 α
|
°
|
0-90
|
0-90
|
0-90
|
0-90
|
|
8
|
工作台转速 n
|
r/min
|
1-15
|
0.5-5
|
0.5-5
|
0.2-2.5
|
|
9
|
焊接额定电流 I
|
A
|
300
|
300
|
500
|
800
|
|
10
|
工作台中心通孔直径
|
mm
|
7
|
45
|
45
|
90
|
|
11
|
净 重 W
|
Kg
|
28
|
50
|
70
|
102
|
|
12
|
适配卡盘
|
/
|
KD-125、200、300
|
KD-125、200、300
|
KD-200、300、400
|
KD-300、400、500
|
