产品介绍

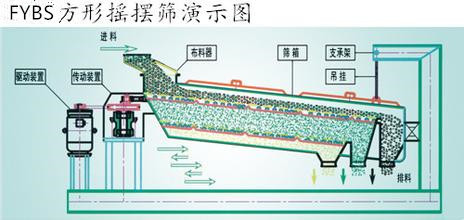

方形摇摆筛也称平面回转筛分机，其是一款高标准的精细筛分机，主要由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成。该平面回转筛分机通过特定的往复旋转式运动方式和低度倾斜的筛面，使物料快速通过筛网，达到筛分的{gx}率和高产量。并配备自动张紧和自动清洁的筛网安装系统，达到用户所理想的筛分效果。全封闭的结构，符合工作环境的环保要求；几乎没有对地面基础的垂直冲击载荷，使得该系列筛分机有更广阔的市场应用环境。
该设备适用于大型油脂厂原料及豆皮的筛选和分级，化工大颗粒尿素、饲料厂粉状物料或颗粒饲料的筛选和分级，饲料厂原料的初清以及大、中型饲料厂二次粉碎后中间产品的分级，粮食、重碱、大颗粒尿素、小颗粒尿素、陶粒、氧化锆、还原铁钛粉、重晶石、食品与香料、化工、塑料、矿业、橡胶、木业及胶合板、医药、制糖、采矿、造纸等多种行业中原料及成品筛选、分级作业等。
产品特点
1.该筛有分全封闭结构和敞开式结构。全封闭结构具有对筛分精细粉末中，粉尘不飞扬，采用偏重平衡，使筛机振动小、噪音低，符合环保要求。敞开式结构适合颗粒度较大物料的筛分和筛选，对于投料方面能够有效的目测和掌控。
2.该筛具有组合圆周、椭圆、直线三种运动轨迹，筛分效果好，不破坏物料的原有结构，适合多种物料的筛分和筛选。
3.配备有效的筛板安装系统，清洁方便，使筛板利用率高、寿命长，换筛板结构操作简便。
4加强型万向基座，保证设备运转更平衡，亦可根据实际场地采用吊挂式结构满足客户需求。
5.该平面回转筛可以达到四层的有效筛分，出料口可以按照客户需求出料。

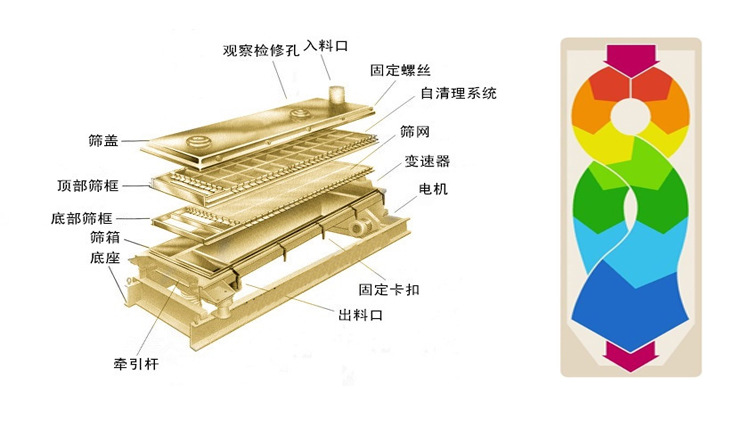

产品结构
该筛机是一种高标准的精细筛分机，它主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成，其结构设计特征在于：
（１）筛箱包括筛框、筛网、筛格、弹簧卡和弹跳球等组件，其中，筛框由木质框架（化肥用不锈钢材质）和固定在木框上的编织网以及用来清理筛面的跳球组成。筛框上安装有上、下两层筛网，筛网通过设置在筛格周边上的弹簧卡张紧在筛格上，弹跳球设置在筛格的方格内。顶盖为钢质结构一方面对筛箱起密封作用，另一方面对筛框起压紧作用，顶盖上有四个观察窗，可以观察物料的运动情况和用来检修。筛箱由钢板铆合而成，它和顶盖形成一个封闭的结构，物料在其中得到充分的分级。
（２）驱动装置包括驱动器、电动机、锁紧套、万向轴、锁紧圆螺母、止动垫圈和锥套等组件，其中，锥套固定在筛框上，驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。本实用新型产品与现有产品相比具有结构先进实用、性能稳定可靠、安装调试方便等优点。
产品参数
|
层数
|
型号
|
筛面规格（宽X长）(mm)
|
筛箱行程(mm)
|
电动机
|
A（mm）
|
B（mm）
|
C（mm）
|
D（mm）
|
重量（kg）
|
|
功率（kw）
|
转速（rpm）
|
|
1
|
ZYFY1000X1400
|
1000X1400
|
63.5
|
1.5
|
960
|
2731
|
962
|
1168
|
1200
|
715
|
|
ZYFY1000X2100
|
1000X2100
|
63.5
|
1.5
|
960
|
3285
|
962
|
1156
|
1200
|
980
|
|
ZYFY1000X3000
|
1000X3000
|
63.5
|
1.5
|
960
|
4484
|
1035
|
1194
|
1251
|
1200
|
|
ZYFY1500X2100
|
1500X2100
|
63.5
|
1.5
|
960
|
3460
|
1003
|
1708
|
1759
|
1380
|
|
ZYFY1500X3000
|
1500X3000
|
76
|
2.2
|
960
|
4232
|
1362
|
1778
|
1892
|
1340
|
|
ZYFY1500X3600
|
1500X3600
|
76
|
5.5
|
960
|
5098
|
1352
|
1956
|
2048
|
2410
|
|
ZYFY1200X3600
|
1200X3600
|
76
|
5.5
|
960
|
5263
|
1327
|
2464
|
2556
|
2020
|
|
2
|
ZYFY1000X2100
|
1000X2100
|
63.5
|
1.5
|
960
|
3743
|
1121
|
1308
|
1378
|
1400
|
|
ZYFY1000X3000
|
1000X3000
|
76
|
4
|
960
|
4575
|
1317
|
1270
|
1546
|
1840
|
|
ZYFY1500X2100
|
1500X2100
|
63.5
|
4
|
960
|
3728
|
1330
|
1781
|
1946
|
1710
|
|
ZYFY1800X3600
|
1800X3600
|
76
|
7.5
|
960
|
5305
|
1500
|
2256
|
2459
|
3880
|
|
ZYFY1500X3000
|
1500X3000
|
76
|
7.5
|
960
|
4765
|
1397
|
1956
|
2159
|
2780
|
|
ZYFY1500X3600
|
1500X3600
|
76
|
7.5
|
960
|
5365
|
1368
|
2032
|
2159
|
3180
|
|
3
|
ZYFY1000X2100
|
1000X2100
|
63.5
|
5.5
|
960
|
4854
|
1422
|
1435
|
1549
|
2150
|
|
ZYFY1500X3000
|
1500X3000
|
76
|
5.5
|
960
|
4765
|
1391
|
1956
|
2159
|
3200
|
|
ZYFY1800X3600
|
1800X3600
|
76
|
7.5
|
960
|
5200
|
1500
|
2400
|
2500
|
4170
|
|
ZYFY2000X5000
|
2000X5000
|
92
|
11
|
960
|
5400
|
2000
|
2750
|
2810
|
5500
|

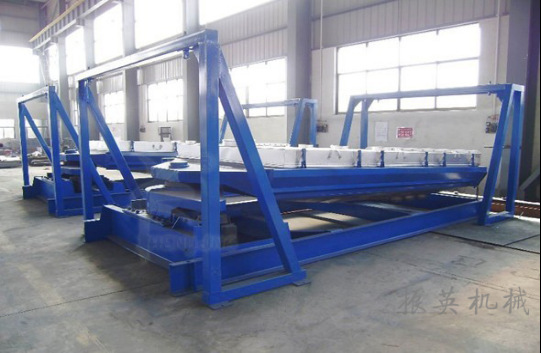

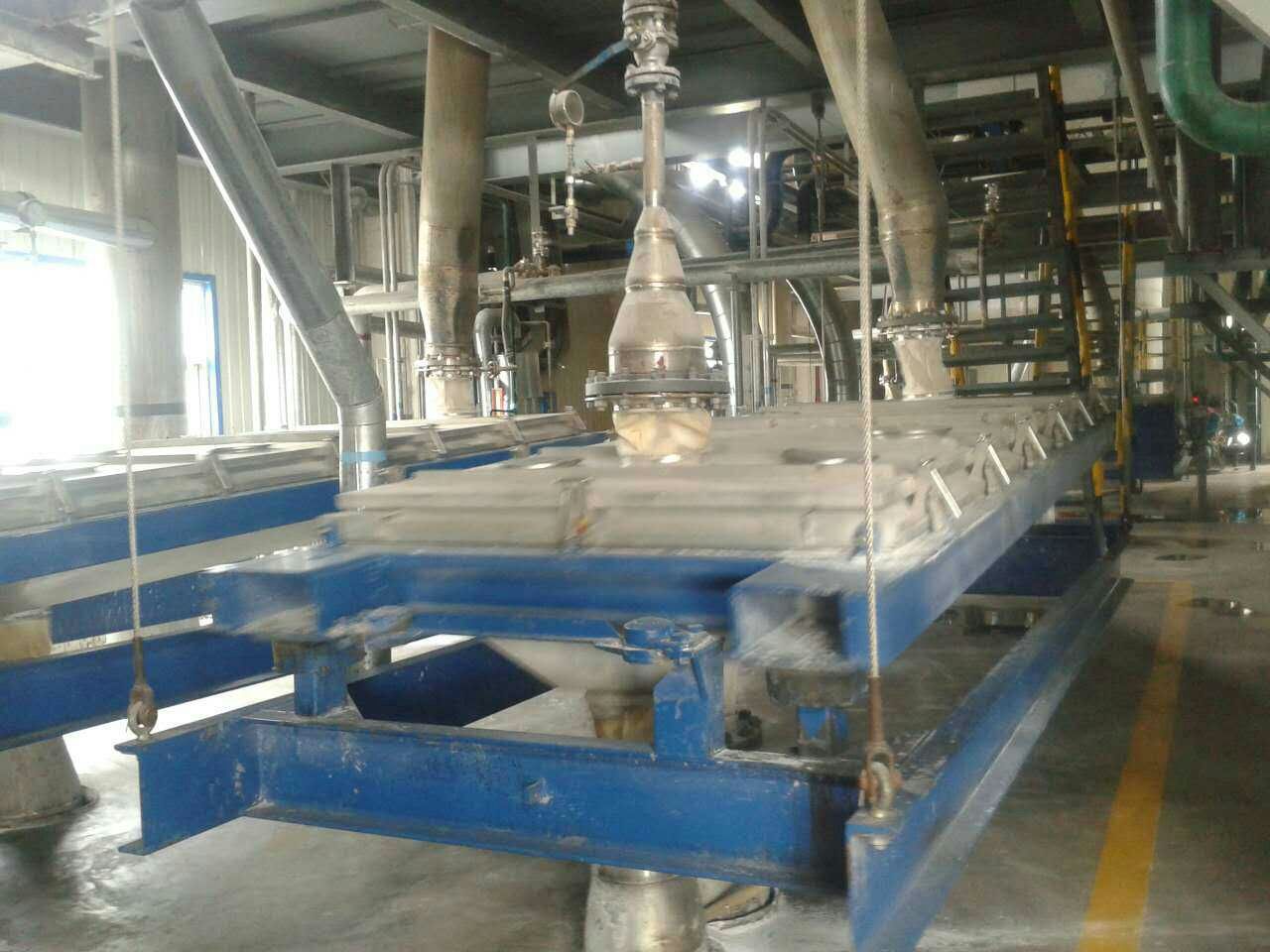

生产现场
