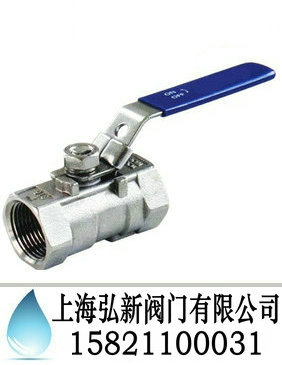

Q11F广式螺纹球阀
广式螺纹球阀Q11F广式螺纹球阀【广式螺纹球阀上海弘新阀门有限公司
|
按照科学的发展观，中国为确保今后经济协调发展及改善人民生活的需要，必然将基础设施建设，如水、电、气、热等放在重中之重，这恰恰是阀门的用武之地。 |
|
|
|
|
型 号：Q11F |
|
口 径：DN15-DN65 |
|
压 力：0.1-10Mpa |
|
连接形式：螺纹、法兰 |
|
结构形式：直通式 |
|
密封结构：软密封、硬密封 |
|
可选驱动：手动、蜗轮、气动、电动 |
|
材质可选：铸钢、不锈钢 |
|
上海弘新阀门有限公司 |
|
电 话：021-31263820 |
|
传 真：021-51069308 |
|
手 机：15300626002 |
|
|
|
|
|
地 址：上海松江工业区南乐路 |
| 弘新生产的广式螺纹球阀，驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用螺纹、法兰，结构形式可选用直通式，密封结构可选用软密封、硬密封，压力范围PN0.1-10Mpa，公称通径为DN15-DN65mm，材质可选用铸钢、不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配，如果您是非专业人士，欢迎您向本公司来电咨询。本公司有专业技术人员为您服务！技术部电话：021-31263820 |
广式螺纹球阀用途：
分为整体式、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。可设置90°开关定位机构，根据需要加锁以防止误操作。广式适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
广式螺纹球阀技术参数：
|
型号 |
公称压力PN(Mpa) |
试验压力ps(Mpa) |
工作压力p(Mpa) |
工作温度(℃) |
适用介质 |
|
壳体 |
密封（液） |
密封（气） |
|
Q11F-16
Q11F-16C |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
150 |
水、蒸汽、油品 |
|
Q11F-16P |
硝酸类 |
|
Q11F-16R |
醋酸类 |
|
Q11F-16Ni |
碱液、盐水、海水等 |
|
Q11F-16Q |
水、蒸汽、油品 |
|
Q11F-40 |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
水、蒸汽、油品 |
|
Q11F-40P |
硝酸类 |
|
Q11F-40R |
醋酸类 |
广式螺纹球阀规格尺寸：
|
公称通径DN(mm) |
管螺纹G |
尺寸(mm) |
|
D1 |
L |
L1 |
L0 |
D |
H |
|
15 |
1/2 |
48 |
90 |
45 |
140 |
34.6 |
76 |
|
20 |
3/4 |
58 |
100 |
50 |
160 |
41.6 |
81 |
|
25 |
1 |
66 |
115 |
58 |
180 |
53.1 |
92 |
|
32 |
11/4 |
80 |
130 |
64 |
200 |
63.5 |
112 |
|
40 |
11/2 |
92 |
150 |
75 |
250 |
69.3 |
121 |
|
50 |
2 |
114 |
180 |
90 |
300 |
86.5 |
137 |
|
65 |
21/2 |
136 |
190 |
100 |
300 |
104 |
147 |
广式螺纹球阀主要零件材料：
|
零件名称 |
左、右阀体 |
球体、阀杆 |
密封圈 |
填料 |
|
Q11F-16 |
HT200 |
2Cr13 |
聚四氟乙烯、增强聚四氟乙烯 |
聚四氟乙烯 |
|
Q11F-16C、Q11F-40 |
WCB |
2Cr13 |
|
Q11F-16P、Q11F-40P |
ZG1Cr18NI9Ti |
1Cr18Ni9Ti |
|
Q11F-16R、Q11F-40R |
ZG1Cr18Ni12MoTi |
1Cr18Ni12Mo2Ti |
|
Q11F-16Ni |
奥氏体铸铁 |
不锈钢 |
|
Q11F-16Q |
|
2Cr13 | |
|
