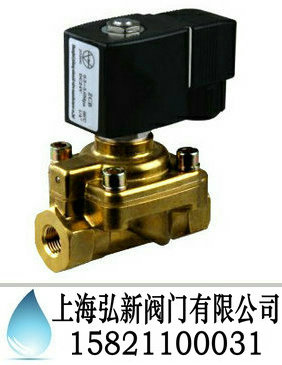

ZCY型高压膜片式电磁阀
高压膜片式电磁阀ZCY型高压膜片式电磁阀【高压膜片式电磁阀上海弘新阀门有限公司
|
按照科学的发展观，中国为确保今后经济协调发展及改善人民生活的需要，必然将基础设施建设，如水、电、气、热等放在重中之重，这恰恰是阀门的用武之地。 |
|
|
|
|
型 号：ZCY型 |
|
口 径：DN4-25 |
|
压 力：0.1-10Mpa |
|
连接形式：螺纹 |
|
结构形式：先导膜片式 |
|
密封结构：软密封、硬密封 |
|
可选驱动：电动 |
|
材质可选：铸钢、黄铜、不锈钢 |
|
上海弘新阀门有限公司 |
|
电 话：021-31263820 |
|
传 真：021-51069308 |
|
手 机：15300626002 |
|
|
|
|
|
地 址：上海松江工业区南乐路 |
| 弘新生产的高压膜片式电磁阀，驱动方式可选用电动，连接方式可选用螺纹，结构形式可选用先导膜片式，密封结构可选用软密封、硬密封，压力范围PN0.1-10Mpa，公称通径为DN4-25mm，材质可选用铸钢、黄铜、不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配，如果您是非专业人士，欢迎您向本公司来电咨询。本公司有专业技术人员为您服务！技术部电话：021-31263820 |
|
一、高压膜片式电磁阀技术参数
|
操作方法 |
常闭 |
通电打开、断电关闭 |
|
参数↓型号→ |
ZCY |
|
介质温度 |
≤90℃ |
|
使用介质 |
水、柴油、二氧化碳、空气、氮气等常温液体或气体 |
|
通径（mm） |
4~8 |
10 |
15 |
20 |
25 |
|
连接尺寸（G） |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
|
压力（Mpa） |
0.1~5.0 |
0.1~4.0 |
|
功率 |
AC：15W、DC：18W |
|
电压偏差 |
允许波动±10% |
|
材 料 |
阀体 |
锻压黄铜·不锈钢 |
|
密封 |
丁晴像胶NBR·氟像胶FKM |
|
环境温度 |
-20~60℃ |
|
连接方式 |
内螺纹 |
|
电气连接 |
接线盒电缆插座，接线方式详见68页图三所示，防护等级IP65 |
|
使用电压 |
AC220V 50Hz/60Hz、DC:24V 其余根据要求 |
|
特殊选配 |
BZCY防爆电磁阀 |
ZCY-P |
|
防爆等级：ExmI/IIT4(浇封型）、dIIBT4、dIICT5(含氢气） |
不锈钢电磁阀 |
|
安装提示 |
优先采用线圈竖直向上，亦可根据需要安装 |
|
备注 |
阀门完全打开或关闭，至少需要0.3Mpa压差 |
二、高压膜片式电磁阀产品特点
·先导膜片式，{zg}压力5.0Mpa
·空军、海军配套产品
·设计紧凑，精巧美观
·温升低，无噪音，零泄漏
·动作响应迅速，高频率
·德国工艺，出口系列，品质可靠
三、高压膜片式电磁阀安装尺寸
|
通径
DN |
内螺纹接 |
外形尺寸 |
|
G |
L |
H |
A |
|
4~8 |
1/4 |
77 |
108 |
52 |
|
10 |
3/8 |
77 |
108 |
52 |
|
15 |
1/2 |
77 |
108 |
52 |
|
20 |
3/4 |
102 |
110 |
70 |
四、高压膜片式电磁阀产品用途
高压电磁阀广泛应用于空压机、吹瓶机、防安全、舞台器械、食品机械、清洗设消备、军工装备、石油化工、机械制造等设备配套及相关行业自动控制的{sx}产品。
五、高压膜片式电磁阀说明
介质含有杂质，阀前必须装过滤器（滤网≥80目/cm2）；且无疑固或晶体现象。
型号表示：BZCY-1P，B：防爆；-P：不锈钢，铜略。
|
|
