德国Mahr 马尔 MarShaft 600 plus 3D 光学轴测量系统
MarShaft SCOPE 600 plus 3D 在苛刻制造环境中直接用于光学和触觉测量。除了对旋转对称工件进行标准测量外，其 *** 3D 功能也可用于之前只能由 3D 坐标或齿轮测量机器完成的特征。
Mahr ***从事凸轮轴应用和***近的（可选）直与斜齿圆柱齿轮，其新 MarShaft SCOPE 600 plus 3D 测量站提供了***的测量技术：光学和触觉传感器的结合实现了 3D 功能，从而可在一次设置中完成全部工件检测。为此，Mahr 增强了其非常成功的 MarShaft SCOPE 750 plus 测量站。此产品现在有新的 2D 测头系统、电动尾座和线性轴校准。矩阵相机只需几秒即可以光学方式测量直径、长度、半径、形状、位置特征、凸轮角度和凸轮螺距等特征。选配的 2D 测头可以记录无法光学测量的特征：凹形凸轮轮廓、柱形齿轮上的所有标准齿轮参数、轴向跳动、轴向上的参考元素，例如轴向槽。触觉和光学系统是在一个坐标系中校准的。测量站使用 MarWin 软件平台提供***的 3D 功能。
用户使用 MarShaft SCOPE 600 plus 3D 可获得新测量解决方案的多种***
：
自动测量任务更
快***：传统
坐标测量技术需要 30 到 40 分钟才能测量
一个工件，而 Mahr 测量站只需九分钟便可测量一个
四气缸凸轮轴。
性能特征一览：
凸轮轴的全套测量，包括凸轮角度和所有标准凸轮轮廓

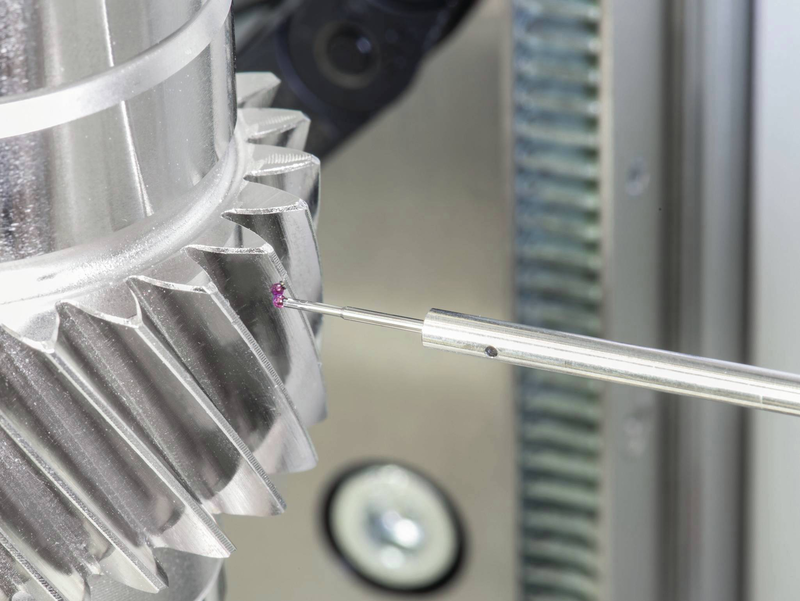

圆柱齿轮上齿轮的测量
轮廓元素测量
***形位测量
直接测量参考（例如 2 平面或导向键槽）
导向键槽的测量

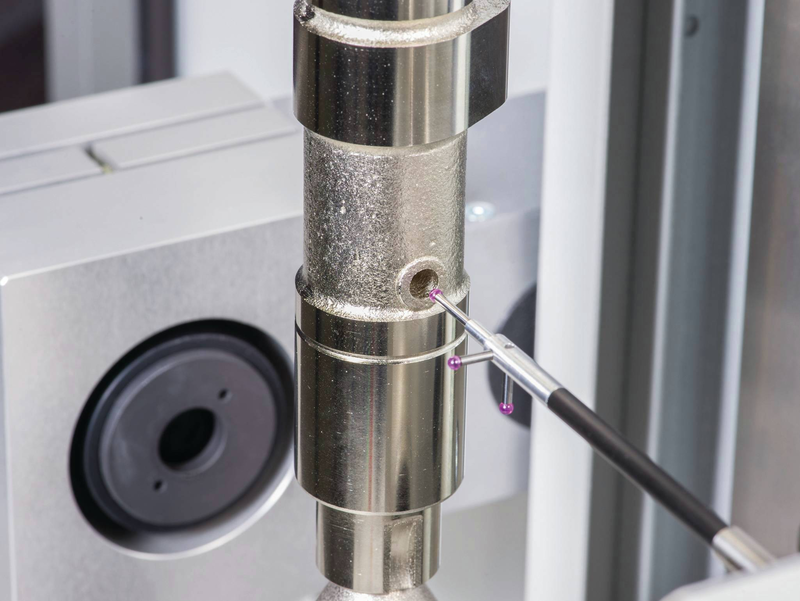

测量盲孔
新 2D 测头 *** 3D 功能
额外的 Y 测量轴
线性轴***校准 (Z-X-Y)
MarShaft Professional 软件
手动控制面板以及更多...
|
MarShaft SCOPE 600 plus 3D
|
|
|
测量范围 (Z) (mm)
|
600
|
|
测量范围直径 (X) (mm)
|
120
|
|
长度/直径分辨率 (mm)
|
0.01 至 0.0001
|
|
角分辨率 (°)
|
0.01 至 0.0001
|
|
长度误差限度 (Z) (?m)
|
(2 + L/125) L，单位 mm（参考标准上 20°C ± 1°C）
|
|
直径误差限度 (X) (?m)
|
(1.0 + L/125) L，单位 mm（参考标准上 20°C ± 1°C）
|
|
驱动
|
伺服电机
|
|
镜头
|
远心***透镜
高分辨率 CCD 阵列
|
|
尺寸
我们产品的各种应用
凸轮轴的完整测量
齿轮轴的完整测量
典型工件
凸轮轴
齿轮轴
离心轴
带键槽或盲孔的轴
|
