長谷川機械製作所では、光学・OA・自動車部品業界に向けて専用機を製造する精密工作機械メーカです。
J24CMは、鏡筒のカム溝を高精度で高速加工する専用機です

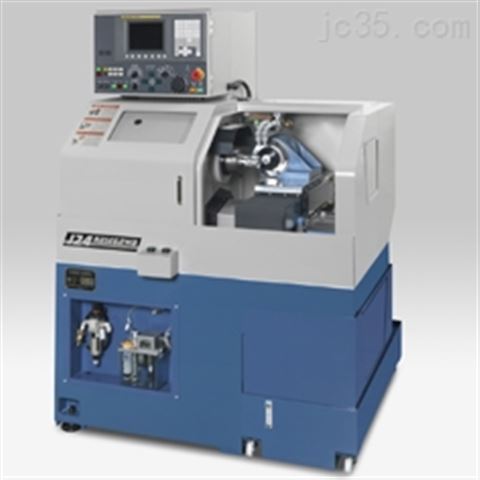

J24CM
|
精密ＮＣカム溝加工専用機
J24CMは、カメラの鏡筒へのカム溝を高速・高精度に加工する専用機です。
従来の加工方法に比べ、より高いレベルの加工精度が得られ、生産効率向上を見込むことが可能となります。

|
特徴
仕様
|
項目
|
J24CM
|
能
力
|
ベッド上の振り
|
mm
|
φ350
|
|
横送り台上の振り
|
mm
|
φ200
|
|
移動量
|
mm
|
X：120 Z：240
|
|
早送り速度
|
m/min
|
12
|
主
軸
|
回転数
|
min-1
|
150
|
|
モータ
|
kW
|
1.4：ACサーボ
|
回転
工具
|
回転数
|
min-1
|
20,000
|
|
工具把握
|
|
コレットチャック：SK16
|
そ
の
他
|
切削油装置
|
|
標準付属
|
|
NCシリーズ
|
|
FANUC
|
|
寸法
|
mm
|
1,300 ｘ 1,200 ｘ 1,650
|
|
重量
|
kg
|
1,200
|
|
カタログ
|
|
お問い合わせください
|
