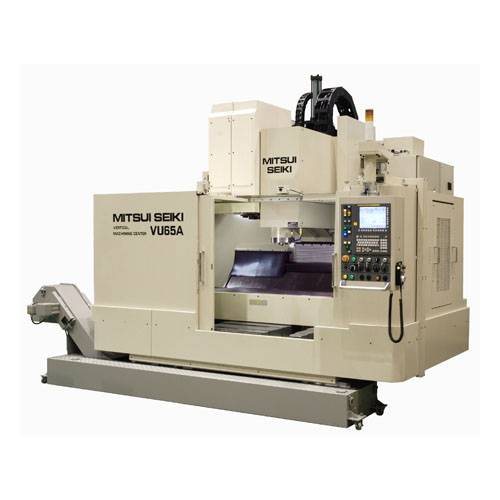

标准功能的 VU65A 型
三井精机高精度加工中心 VU65A 型，配备 1500 x 600 mm 托盘。采用所有标准设备和功能进行数控，包括：自动换刀装置、自动托盘更换装置（可选）以及钻孔、镗孔、攻丝和铰孔的高生产能力。集成电路逻辑、闭环、完整的电气设备，适用于：三相、50/60Hz、200/220 伏交流电。
机器规格
|
工作能力
|
|
|
工作台纵向行程（X轴）
|
1280 毫米（50.4 英寸）
|
|
工作台横向行程（Y轴）
|
650 毫米（25.6 英寸）
|
|
主轴头垂直行程（Z轴）
|
610 毫米（24 英寸）
|
|
主轴鼻端至工作台面距离
|
200-810 毫米
(7.9"-31.9")
|
|
Z轴导轨到主轴中心的距离
|
750 毫米
（29.5 英寸）
|
|
|
|
桌子（托盘）
|
|
|
工作面
|
1500 x 600 毫米（59" x 23.6"）
|
|
托盘上的允许负载
|
1,500 公斤。（3,300 磅）
|
|
台面
|
100mm 中心 18mm 宽度上的 5 个插槽
|
|
从地板到桌面的高度
|
950 毫米（37.4 英寸）
|
|
|
|
主轴头
|
|
|
主轴锥度
|
ISO 7/24(50T)
|
|
主轴直径
|
100 毫米 Ø (3.9" Ø)
|
|
刀具夹紧力
|
2,500 公斤（5,510 磅）或更多
|
|
主轴转速 S4 位直接指令
|
15~6,000 RPM
Override 50~120% 2 档齿轮类型，
15-1144 RPM
低，1145 - 6,000 RPM 高
|
|
主轴电机
|
AC 18.5 KW/15KW ( 30 min/ cont. rating)
|
|
主轴扭矩
|
615 Nm (62.9kgfm / 455ft-lbs.)
|
|
|
进给率（X、Y、Z 和 B 轴）
快速移动
|
|
|
X、Y 和 Z 轴
|
24,000 毫米/分钟 (945 ipm)
|
|
X & Y 轴（选项）
|
32,000 毫米/分钟 (1,260 ipm)
|
|
Z轴（选项）
|
24,00 毫米/分钟 (945 ipm)
|
|
|
|
切削进给
|
|
|
X、Y 和 Z 轴
|
0.1~10,000 毫米/分钟 (0.004~394 IPM)
|
|
|
|
最小分辨率
|
|
|
X、Y 和 Z 轴
|
0.001 毫米
|
|
|
|
位置传感器
|
|
|
X、Y 和 Z 轴
|
线性刻度反馈系统
（精密玻璃刻度/标准）
|
|
|
|
自动换刀装置
|
|
|
刀具选择方式
|
固定锅数，
双向随机选择
|
|
刀柄
|
50吨（JIS B6339）
|
|
刀具长度
|
320 毫米（12.6 英寸）
|
|
待更换刀具的直径
|
125 毫米直径（5 英寸直径）
|
|
无相邻刀具更换刀具的直径
|
210 mm Ø (8.3" Ø) 用于 T 形
|
|
工具重量
|
15 公斤（33 磅）
|
|
换刀时间（刀具到刀具）
|
1.8 秒
|
|
换刀时间（芯片到芯片）
|
5秒（
快进24M时从行程中心开始）
|
|
选项
|
4秒（快进32M时）
|
|
|
|
自动托盘更换器（选项）
|
|
|
托盘数量
|
2 (1200 X 600mm)
|
|
托盘更换方式
|
安装
在机器右侧的侧 箱式
|
|
托盘更换时间
|
30 秒
|
|
|
|
所需电力
|
|
|
所需电源
|
AC 200/220V 3 相 50 / 60 HZ
45 KVA
|
|
|
|
需要气动空气
|
|
|
需要空气（标准主轴）
|
0.5-0.7MPa, 1.0 m3/min
(干燥和清洁空气) 700 N liter,
70-100 PSI @35 CFM
|
|
需要空气（主轴转速 12,000 RPM 以上）
|
（干燥和清洁的空气）1,200 N 升，
70-100 PSI @ 42 CFM
|
|
|
机器尺寸
（标准机器，包括排屑器）
|
|
|
长度
|
4,545 毫米（179 英寸）
|
|
宽度
|
4,220 毫米（166 英寸）
|
|
高度
|
3,513 毫米（138 英寸）
|
|
台面距地面的高度
|
950 毫米（37 英寸）
|
|
选项
|
1,200 毫米（47.2 英寸）
|
|
机器重量
|
12,000 公斤（26,500 磅）
|
|
|
占地面积
（包括前拳击手 APC 和维护空间）
|
|
|
长度
|
4.6 米
|
|
宽度
|
4.3米
|
|
|
|
数控设备
|
|
|
CNC控制
|
31 iMA 或
|

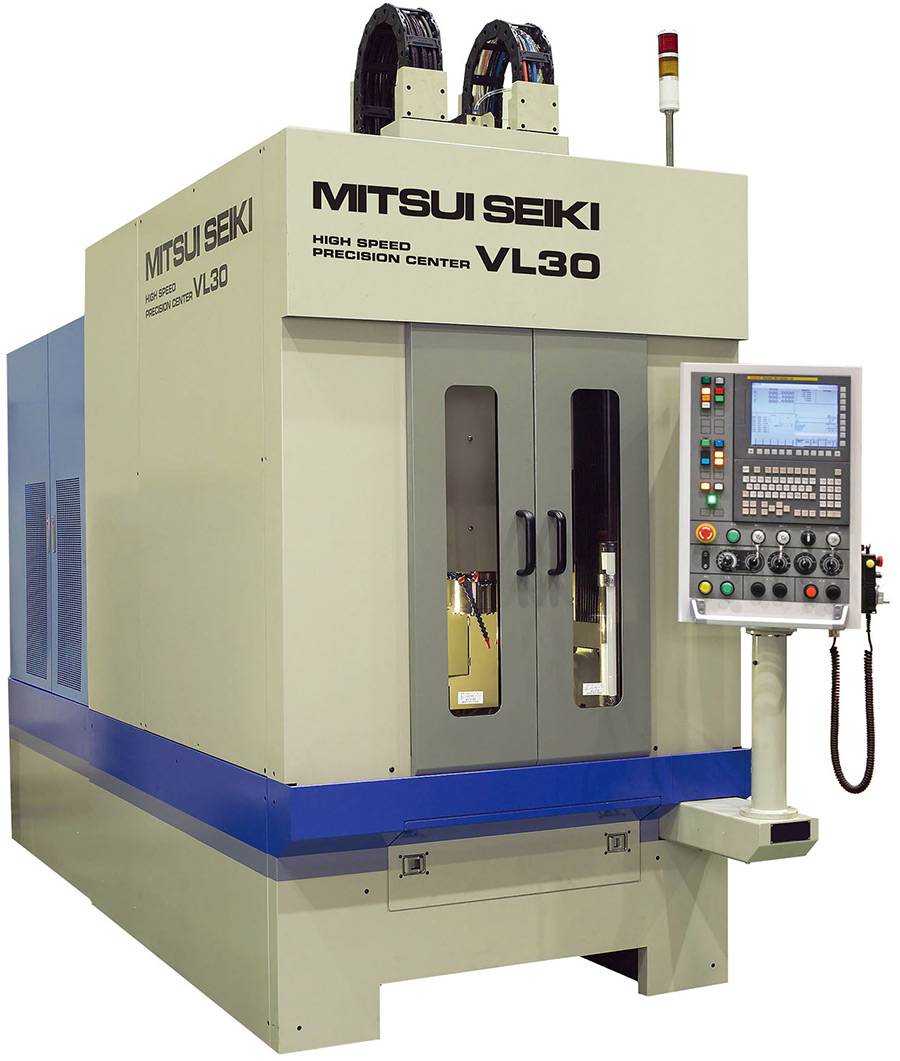

带有 FANUC 31I规格和标准功能的 VL30 型
三井精机 VL30 型高精度中心，配备直线电机和驱动器，采用包括自动换刀器在内的标准设备进行数控，具有钻孔、镗孔、攻丝和铰孔的高生产能力。集成电路逻辑，闭环，具有完整的电气设备，可在 3 相 50/60Hz、200/220 伏交流电上运行。
机器规格
|
旅行
|
|
|
X轴纵向行程（头部移动）
|
200 毫米（7.9 英寸）
|
|
Y轴横行程（列横移）
|
300 毫米（11.8 英寸）
|
|
Z轴垂直行程（主轴头）
|
200 毫米（7.9 英寸）
|
|
主轴鼻端至工作台面Z轴距离
|
100 ~ 300 毫米
(3.9" ~ 11.8")
|
|
|
|
直线轴驱动
|
|
|
X 和 Y 轴
|
直线电机
|
|
Z轴
|
直线电机
|
|
|
|
桌子
|
|
|
工作面
|
300x400mm (11.8 x 15.7")
|
|
工作台允许负载
|
200 公斤（440 磅）
|
|
台面
|
T型槽（12mm宽）
|
|
从地板到桌面的高度
|
800 毫米（31.5 英寸）
|
|
|
进给率（X、Y 和 Z 轴）
快速移动
|
|
|
X 和 Y 轴
|
40,000 毫米/分钟 (1,575ipm)
|
|
Z轴
|
40,000 毫米/分钟 (1,575ipm)
|
|
|
|
切削进给
|
|
|
X、Y 和 Z 轴
|
0.1 - 40,000 毫米/分钟 (0.004 ~ 1,575 ipm)
|
|
加速度
|
9.8 米/秒2 (1 G)
|
|
|
|
最小控制分辨率
|
|
|
X、Y 和 Z 轴
|
0.0001 毫米 (0.0000039")
|
|
|
|
最小运动指令
|
|
|
X、Y 和 Z 轴
|
0.0001 毫米 (0.0000039")
|
|
|
|
位置传感器
|
|
|
线性刻度反馈系统
|
|
|
X、Y 和 Z 轴
|
精密玻璃秤
|
|
|
|
所需电源
|
|
|
需要电气服务
|
交流 200/220V, 50/60HZ (70 KVA)
|
|
|
|
需要空气
|
|
|
需要空运服务
|
0.4Mpa 700 NL/min-1 或以上
(57 psi, 25 cfm)
空气，用于 Mist Equip。是添加。
|
|
|
|
机器尺寸（标准机器）
|
|
|
长度（用于运输）
|
3,205 毫米（126 英寸）
|
|
带操作员面板
|
3,510 毫米（138 英寸）
|
|
宽度（用于运输）
|
1,350 毫米（53 英寸） 1,350 毫米（53 英寸）
|
|
高度（用于运输）
|
2,795 毫米（110 英寸） 2,745 毫米（108 英寸）
|
|
机器重量
|
5,800 公斤（12,760 磅）
|
|
|
|
建筑面积
|
|
|
长度
|
3,250 毫米（128 英寸）
|
|
宽度
|
1,350 毫米（53 英寸）（到锚点 = 1,540 毫米）
|
|
|
|
数控设备
|
|
|
CNC控制
|
发那科 31i
|
