CNC系列轻型变位机是我司在原有HD系列变位机良好的刚度结构下，自主研发设计的一款具有高精度、大扭矩、宽调速范围、精准角度设置等功能的采用自动化智能控制系统控制的高端变位机产品。该款产品的主要性能如下：
1.该款产品的驱动电机为高精度、大扭矩、控制性能良好的步进电机，控制程序设定缜密，产品输出精度高。
2.调速范围广，产品的调速范围在0.01-9.00转/分之间任意设定。
3. 焊接旋转角度可以在0-750度之间任意顺、逆时针设定。
4. 该产品控制器设有记忆存储功能，设定好各种参数后，下次开机使用时自动记忆提取无需再设。
5. 该产品具有抗电磁干扰设计，可以有效降低氩弧焊等焊接时的高频干扰。

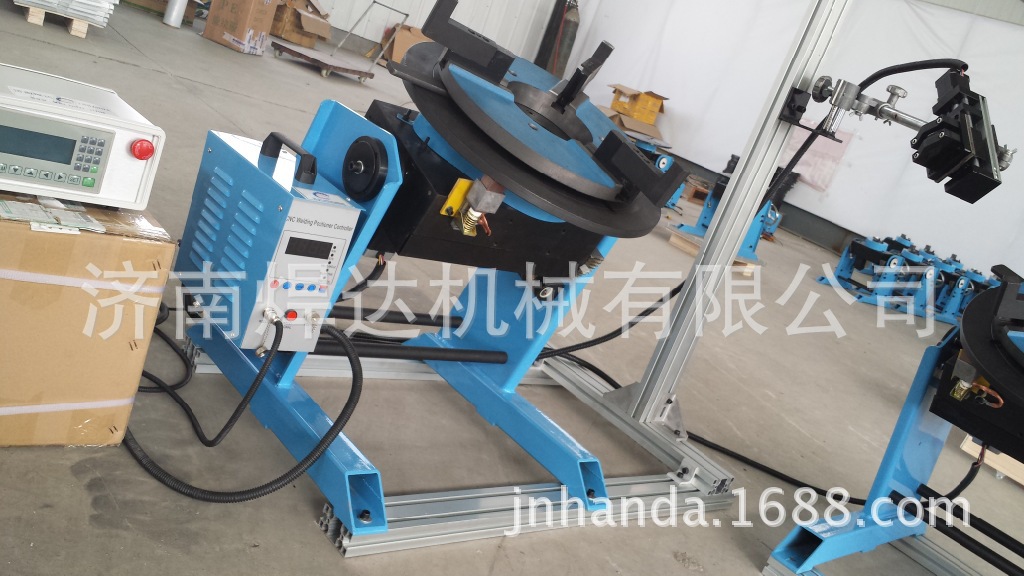

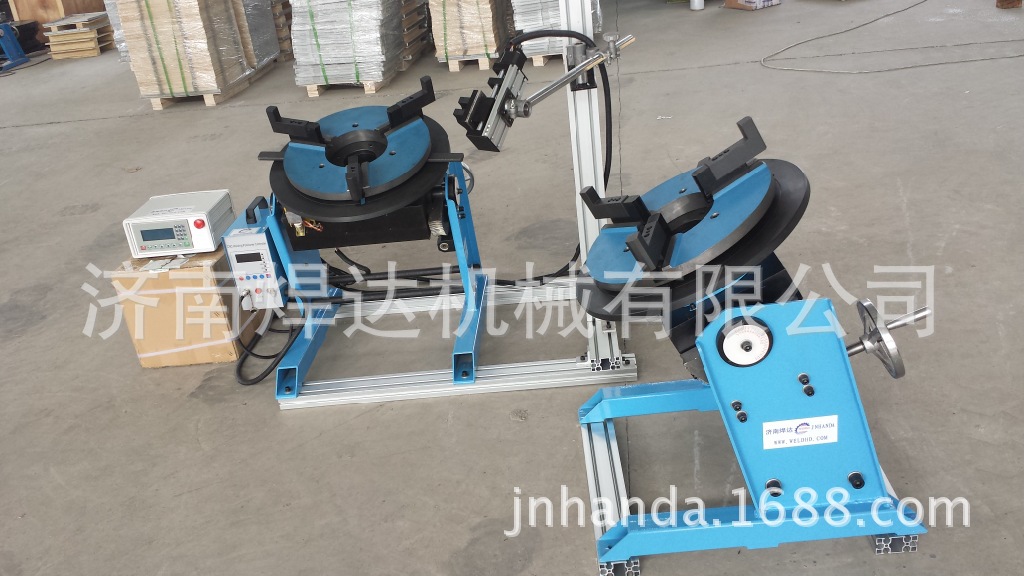

6. 该产品具有与焊机联动功能，可与焊接机器人及精密焊接作业配合使用，实现联动控制。
7. 该产品设有焊枪起弧与变位机联动滞后时间设定，在与焊机联动时根据实际需要设定变位机联动滞后时间，并可实现多条焊枪同时同步联动。
8. 该变位机的回程速度快，启动停止非常平稳。
9. 该产品的机械部分为通孔设计，CNC-100型号的通孔达到45mm，CNC300型号的通孔达到90mm，为工件加装及实际焊接带来方便并有良好的通风功能和输送保护气体功能。
二、技术参数
|
序号
|
项 目
|
单位
|
CNC－100
|
CNC－300
|
|
1
|
输入电源电压
|
/
|
AC220V 50Hz
|
AC220V 50Hz
|
|
2
|
驱动电机
|
/
|
86 步进
|
86步进
|
|
3
|
翻转驱动电机
|
/
|
/
|
DC48V 200W
|
|
4
|
{zd0}负荷
|
Kg
|
100
|
300
|
|
5
|
{zd0}负载力矩
|
Kg
|
50
|
150
|
|
6
|
工作台直径
|
mm
|
400
|
500
|
|
7
|
工作台高度
|
mm
|
520
|
650
|
|
8
|
倾斜角度
|
°
|
0-90
|
0-90
|
|
9
|
工作台转速
|
r/min
|
0.01-9.00
|
0.01-5.00
|
|
10
|
翻转转速
|
r/min
|
/
|
0.5
|
|
11
|
焊接额定电流
|
A
|
500
|
800
|
|
12
|
工作台中心通孔直径
|
mm
|
45
|
90
|
|
13
|
净 重
|
Kg
|
70
|
102
|
|
14
|
适配卡盘
|
/
|
KD-200/300/400
|
KD-300/400/500
|
变位机可选附件
1: 焊接卡盘
2：焊枪调节支架
3. 气动装置
