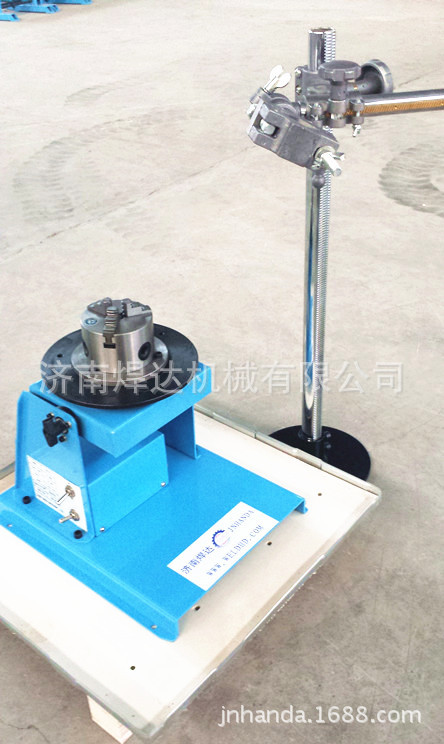

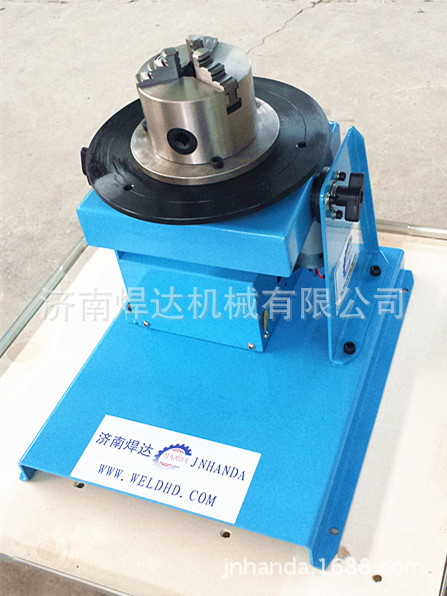

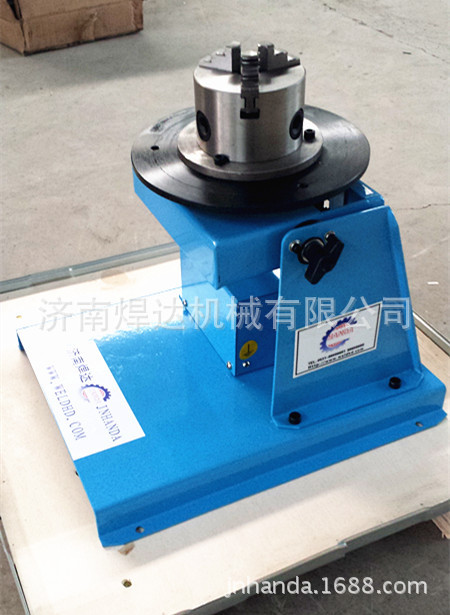

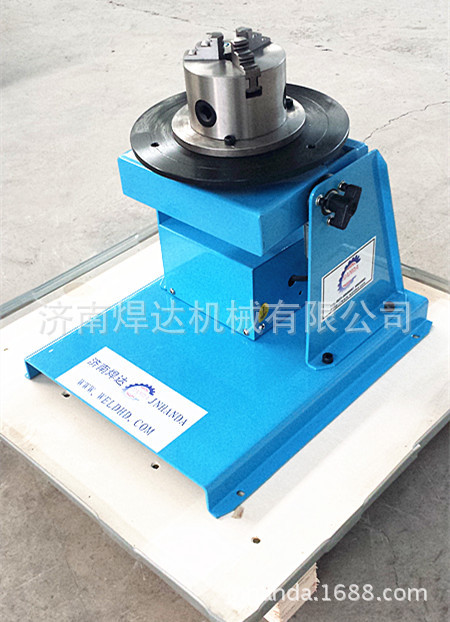

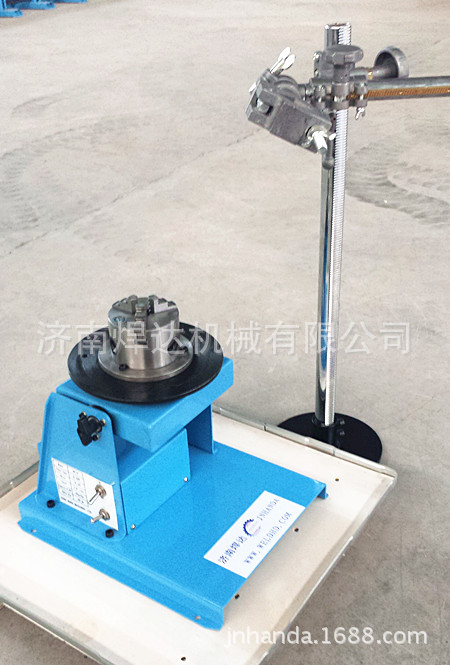

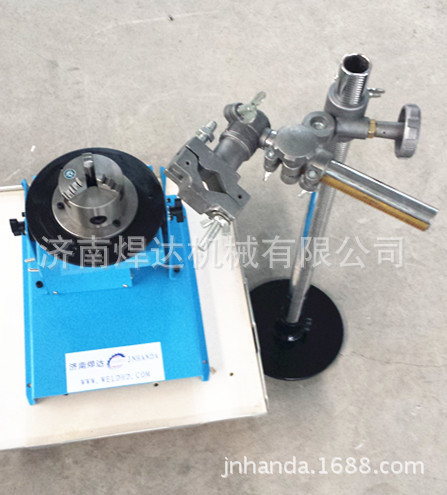

二保焊专用HD-10小型变位机 小型变位器配80卡盘 卡盘式小变位机,济南焊达厂家直供
二保焊专用HD-10小型变位机 小型变位器配80卡盘 卡盘式小变位机外观精美，电气部分全部名牌元器件，机械部分牢固坚实。
专门适用于各种波纹管，管法兰，金属软管，消音器、减震器等各种管件的焊接、切是一种管与管、管与法兰、弯形管、T形管及不同管径的和有重心偏移的管子焊接的多用途焊接机械设备。该设备能装夹管子或法兰并按需要使工件旋转或倾翻到合理位置进行焊接，该机主要由变位机机架、旋转机构、顶紧装置、铝导轨、焊枪调节支架、倾翻机构、电气控制等部分组成。该焊接变位机还能与焊机、操作机等组合成管法兰焊接自动焊接中心。
承重能力：50/100/200kg/300 kg;
通孔直径：25/45/90/110/130 mm
适用范围：极广（各个行业、各种结构的管段）;
焊接效率：极高(是手工焊的4倍以上）;
可操作性：极好（无任何焊接经验者即可在短时间内学会焊接）;
表面成型：好（焊枪始终在{zj0}位置进行焊接）;
驱动可靠性：好(直流电机驱动无极调速或者步进电机驱动转速精准可读）;
通孔变位机优势：焊接较长的管件与法兰对接时，只要管子的直径能从通孔传过去，管子的长度就不会影响焊接。变位机具备中心通孔，长工件可以直接穿过通孔，焊接时，方便保护气体通入管道内部，提高焊接的效率 。
管子焊接变位机技术参数如下：
|
序号
|
项 目
|
单位
|
HD-50M
|
HD-50
|
HD－100
|
HD－300
|
|
1
|
输入电源电压
|
/
|
AC220V 50Hz
|
AC220V 50Hz
|
AC220V 50Hz
|
AC220V 50Hz
|
|
2
|
驱动电机
|
/
|
DC110V 60W
|
DC220V 90W
|
DC220V 120W
|
DC220V 200W
|
|
3
|
{zd0}负荷 Q
|
Kg
|
50
|
50
|
100
|
300
|
|
4
|
{zd0}负载力矩 M
|
Kg
|
25
|
25
|
50
|
150
|
|
5
|
工作台直径 D
|
mm
|
310
|
360
|
400
|
500
|
|
6
|
工作台高度 H
|
mm
|
380
|
450
|
520
|
650
|
|
7
|
倾斜角度 α
|
°
|
0-90
|
0-90
|
0-90
|
0-90
|
|
8
|
工作台转速 n
|
r/min
|
1-15
|
0.5-5
|
0.5-5
|
0.2-2.5
|
|
9
|
焊接额定电流 I
|
A
|
300
|
300
|
500
|
800
|
|
10
|
工作台中心通孔直径
|
mm
|
7
|
45
|
45
|
90
|
|
11
|
