清洁机
产品名称： 片材，膜材，板材，卷材清洁机
发布日期： 2015-1-16
前言
在现代工业中，越来越多地用到各种平面膜材、板材、卷材，其表面的洁净度，特别是光电、线路板、印刷及其它涉及到表面处理的行业，粉尘（微尘）、静电已经且正在直接或间接地影响到各产品的品质，谁都想做到“一尘不染”、“洁如明镜”！苏州市达尘净机械设备有限公司，在除静电除尘方面从业10多年，积累了十分丰富的经验，拥有专业的设计研发队伍，专业工厂，本设备即专业解决此类问题。
本机器专业名称为：除静电粘尘滚轮清洁机，简称：清洁机
机器的一些别名，如：板面清洁机、粘尘滚轮机、静电除尘机、滚轮清洁机、粘尘机、导光板清洁机、膜片清洗机、洗片机、卷对卷清洁机……等等。
设备简介：
一、机器原理
接触式粘尘转移 + 强力除尘前、除尘后之静电消除。
二、用途
自动迅速且{gx}清除片材、板材、卷材上的灰尘微尘及静电，提升产品表面洁净度及提高生产效率。不但可以有效地把平面（及软质曲面）产品表面的灰尘粘除转移，还能在同一台机器上顺便把材料表面的静电消除，避免静电引起的灰尘吸附造成二次污染，{gx}。
三、清洁对象材料例举
1.光电显示器材料：偏光片、上下扩散片、扩散板、增亮膜(棱镜片)、反射片、 导光板、玻璃基板等基材；
2.印刷电路板材料：软性电路板、铜箔基板、PI薄膜、底片等基材
3.精密网版印刷：PC、PP、PE、PET、PMMA、IMD工艺印刷、商标标牌、雷射膜、贴纸、离型纸等基材。
四、清洁机应用制程领域
镀膜、涂布、贴合、冲模、裁切、钻孔、分条、组装、检查、包装等作业清洁。
五、机器特点
1.实现了材料表面灰尘的半自动甚至全自动清洁处理，大大提高了产品品质，节 省工厂劳动力；
2.直径0.5μm清洁度可达99.5%以上，生产效率是人工做业的3-10倍以上；
3.耗材便宜，维护成本低；
4.使用寿命长5年以上；
5.除常规尺寸外，还可以根据客户要求定做各类尺寸机器；
6.清洁对象广，薄至0.05MM，厚至8.0MM，还可以卷材对卷材自动清洁。
六、该类机器可能缺憾
1.对水、油污及其它自粘性物质，如手指印，不在清洁对象物质之列；
2.对超薄（≤0.05MM厚度以下）、超软材料有使用局限性。
3.对材料表面凹凸不平或材料带有其它附件的材料，不可以进入机器清洁，有相关治具除外；
4.对材料表面材质特别脆弱，或表面要求受力很小，甚至不可允许其它物体接触的材料慎用；
5.有少许耗材及相关费用，如粘尘纸卷、粘尘胶辊专用清洁液。
几种常见结构模式
各类型图片及参数
A型

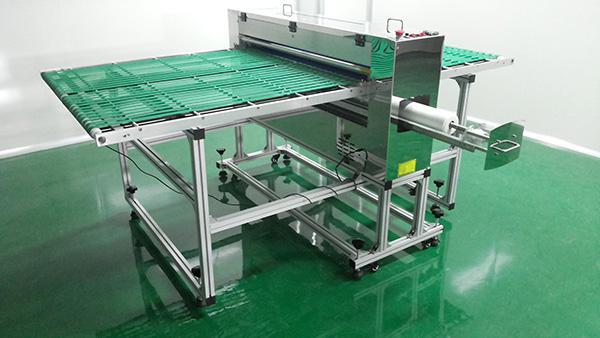

图一 导光板、板面除静电粘尘滚轮清洁机

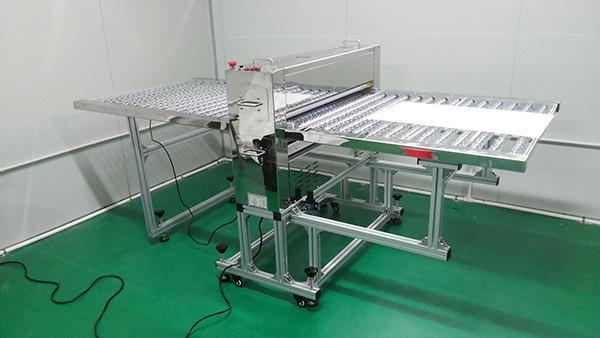

图二 扩散板、板面除静电粘尘滚轮清洁机
|
导光板 、扩散板、板面除静电粘尘滚轮清洁机（A型机）
规 格 表 及 机 器 参 数
|
|
机器名称
|
DS-450A
|
DS- 650A
|
DS -850A
|
DS-1200A
|
QS -1500A
|
DS-1600A
|
|
除尘滚输（mm）：
|
Ø40×450×4支
|
Ø40×650×4支
|
Ø40×850×4支
|
Ø40×1200×4支
|
Ø50×1500×4支
|
Ø60×1600×4支
|
|
集尘胶带（mm）：
|
Ø76×450×2支
|
Ø76×650×2支
|
Ø76×850×2支
|
Ø96×1200×2支
|
Ø96×1500×2支
|
Ø96×1600×2支
|
|
输送机翼单边宽度
|
350MM
|
550MM
|
750MM
|
1000MM
|
1200MM
|
1500MM
|
|
适用对象
|
要求：片状或块状材料，非曲面平面、光滑无凹凸、无油、无水及无其它自粘性物质。
如：偏光片、上下扩散片、扩散板、增亮膜(棱镜片)、反射片、导光板、玻璃基板等基材。软性电路板、铜箔基板、PI薄膜、底片等基材。PC、PP、PE、PET、PMMA、IMD工艺印刷、商标标牌、雷射膜、贴纸、离型纸等基材
|
|
输送架构
|
轮片式、多条平面带式、线型式，可选择。
|
|
离地高度
|
750MM-1200MM±30MM,定制
|
|
清洁方式
|
双面清洁、双向集尘
|
|
除静电方式
|
交流Corona放电型除静电装置，离子棒，平衡度（静电残余电压≤50V），标配为一拖二式1套/台，加装另计。
|
|
进板方式
|
调高式
|
|
滚轮黏度
|
根据清洁的材质选择高、中、低黏度
|
|
运转速度
|
0~20M/min(特殊速度接受定做)
|
|
过片材宽度（mm）
|
70~450
|
70~620
|
70~820
|
70~1150
|
70~1400
|
|
过片材厚度
|
0.1~8mm，少于0.1MM材料厚度需用防卷型膜片清洁机
|
B型

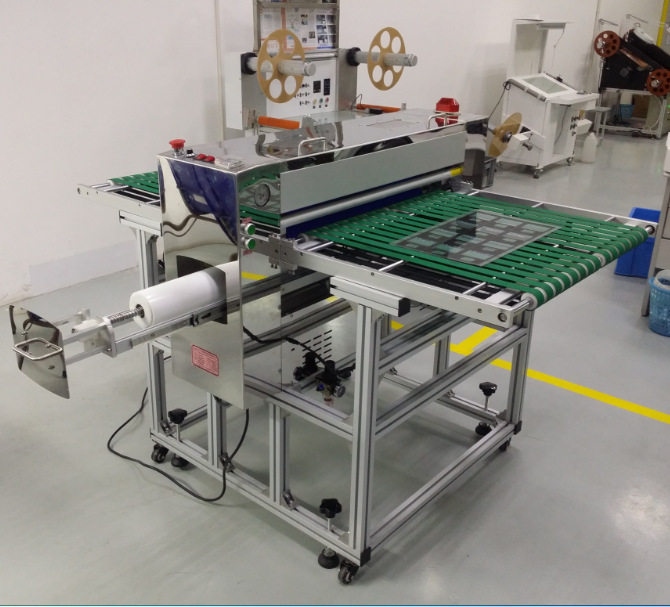

图三 超薄膜片防卷型除静电粘尘滚轮清洁机
|
超薄膜片防卷型除静电粘尘滚轮清洁机
规 格 表 及 机 器 参 数
|
|
机器名称
|
DS-450B
|
DS- 650B
|
DS -850B
|
DS -1200B
|
DS -1500B
|
DS-1600B
|
|
除尘滚输（mm）：
|
Ø40×450×4支
|
Ø40×650×4支
|
Ø40×850×4支
|
Ø40×1200×4支
|
Ø50×1500×4支
|
Ø60×1600×4支
|
|
集尘胶带（mm）：
|
Ø76×450×2支
|
Ø76×650×2支
|
Ø76×850×2支
|
Ø96×1200×2支
|
Ø96×1500×2支
|
Ø96×1600×2支
|
|
输送机翼单边宽度
|
350MM
|
550MM
|
750MM
|
1000MM
|
1200MM
|
1500MM
|
|
适用对象
|
要求：片状或块状材料，非曲面平面、光滑无凹凸、无油、无水及无其它自粘性物质。
如：偏光片、上下扩散片、扩散板、增亮膜(棱镜片)、反射片。软性电路板、铜箔基板、PI薄膜、底片等基材。PC、PP、PE、PET、PMMA、IMD工艺印刷、商标标牌、雷射膜、贴纸、离型纸等基材
|
|
输送架构
|
多条平面带式、线型式，可选择。
|
|
防卷方式
|
有，皮筋式、金属插条式，可选
|
|
离地高度
|
750MM-1200MM±30MM,定制
|
|
清洁方式
|
双面清洁、双向集尘
|
|
除静电方式
|
交流Corona放电型除静电装置，离子棒，平衡度（静电残余电压≤50V），标配为一拖二式1套/台，加装另计。
|
|
进板方式
|
调高式
|
|
滚轮黏度
|
根据清洁的材质选择高、中、低黏度
|
|
运转速度
|
0~20M/min(特殊速度接受定做)
|
|
过片材宽度（mm）
|
70~450
|
70~620
|
70~820
|
70~1150
|
70~1400
|
|
过片材厚度
|
0.1~8mm，少于0.1MM材料厚度需用防卷型膜片清洁机
|

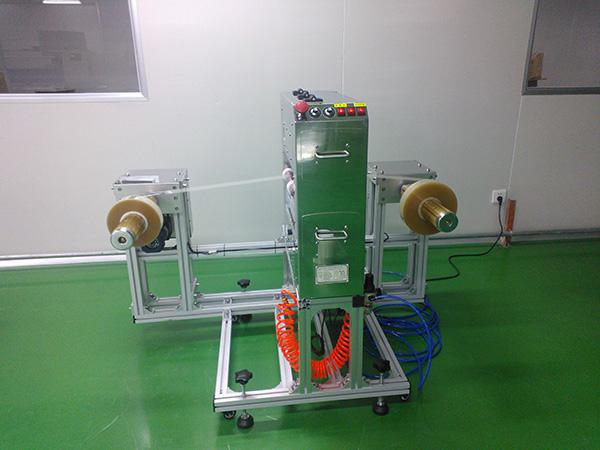

图四 卷对卷清洁机
|
卷对卷清洁机
规 格 表 及 机 器 参 数
|
|
机器名称
|
DS-300J卷对卷
|
DS-450J卷对卷
|
DS-650J卷对卷
|
DS-850J卷对卷
|
|
除尘滚输（mm）：
|
Ø40×300×2支
|
Ø50×450×2支
|
Ø50×650×2支
|
Ø50×850×2支
|
|
集尘胶带（mm）：
|
Ø96×300×2支
|
Ø96×450×2支
|
Ø96×650×2支
|
Ø96×850×2支
|
|
输送机翼单边宽度
|
无
|
无
|
无
|
无
|
|
适用对象要求
|
卷状材料，筒径不限。平面光滑无凹凸、无油、无水及无其它自粘性物质。
如：偏光片、上下扩散片、扩散板、增亮膜(棱镜片)、反射片、PI薄膜、底片等基材。PC、PP、PE、PET、PMMA、IMD工艺印刷、雷射膜、贴纸、离型纸等基材
|
|
输送架构
|
气涨轴式、光轴+治具式，可选。
|
|
离地高度
|
600MM-950MM，可提特殊要求
|
|
清洁方式
|
双面清洁、自动放卷与收卷、自动剥离及收废料（可选）
|
|
除静电方式
|
交流Corona放电型除静电装置，离子棒，平衡度（静电残余电压≤50V），标配为一拖二式1套/台，加装另计。
|
|
滚轮黏度
|
根据清洁的材质选择高、中、低黏度
|
|
运转速度
|
0~20M/min(特殊速度接受定做)
|
|
纠偏器
|
可选
|
|
气涨轴
|
放料及收料用，可选
|
|
张力控制器
|
磁粉式、离合式
|
|
废料剥离装置
|
可选
|
|
检查台面及照明
|
可选
|
|
脚踏开关
|
寸动控制，可选
|
|
过片材宽度（mm）
|
20-300
|
20-450
|
|
过片材厚度
|
0.05-0.50MM
|
|
清洁度
|
5μm粒径颗粒，≥99.5%
|
|
收料整齐度
|
≤±0.5MM（不加纠偏器），≤±0.1MM（加纠偏器）
|
