HC42X(DRVZ)静音止回阀静音式http://kj123456.cn.qiyeku.com主要由阀体、阀座、导流体、阀瓣、轴承及弹簧等主要零件组成,内部流道采用流线型设计,压力损失极小,阀瓣启闭行程很短,停泵时可快速关闭,防止巨大的水锤声,具有静音关闭的特点。该阀主要用于给排水、消防、暖通、工业等系统,可安装于水泵出口处,以防止倒流及水锤对水泵的损害。
■ HC42X(DRVZ)静音止回阀技术参数：
|
型号
|
DRVZ/T-10
|
DRVZ/T-16
|
DRVZ/T-25Q
|
|
公称压力
|
PN1.0MPa
|
PN1.5MPa
|
PN2.5MPa
|
|
公称通径
|
DN50～DN300(mm)
|
|
{zg}工作压力
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
密封试验压力
|
1.1MPa
|
1.76MPa
|
2.75MPa
|
|
壳体试验压务
|
1.5MPa
|
2.4MPa
|
3.75MPa
|
■ HC42X(DRVZ)http://kj123456.cn.qiyeku.com主要零部件材料：
|
零件名称
|
材料
|
|
阀体、导流体
|
灰铸铁、球墨铸铁、铸钢
|
|
阀座、轴瓦、阀瓣、轴
|
青铜或铬不锈钢
|
|
弹簧
|
不锈钢
|

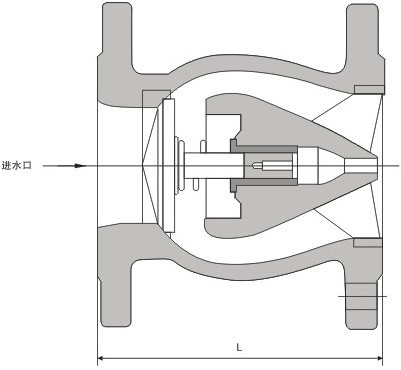

■ HC42X(DRVZ)静音止回阀主要外形连接尺寸：
(法兰连接尺寸:PN10按GB4216.4-84，PN16按GB4216.5-84，PN25按9113.4-88标准)
|
DN(mm)
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L (mm)
|
110
|
120
|
150
|
180
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
■ HC42X(DRVZ)静音止回阀安装示意图：
静音止回阀安装示意图.bmp)
