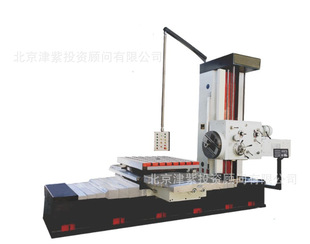

TPX6111型卧式铣镗床是{wn}性通用机床，适用于机械加工制造行业的各种孔和平面的加工。特别适用于加工黑色金属零件。本机床主轴变速和进给变数范围较大，能满足具有多种不同转速和进给的加工要求。机床采用选择式手柄变速装置。个移动部位的夹紧为单手柄操纵，操作简便。主轴箱升降及工作台横向纵向运动三坐标采用数显测量，还可以单独的或配置增加一定的工艺装备，加工各种大，中型零件。如变速箱，减速箱，曲轴箱体等进行较高的钻，镗，扩，铰孔等工作。由于机床主轴刚性较强，可以在主轴上安装铣刀进行铣削，安装可拆式平旋盘，可以加工大孔大平面的零件。机床电器部分采用变频器调速，性能稳定、能耗小、对机械传动起到良好的保护作用。
机床的特点
1、机床主轴变速和进给变速范围较大，能满足具有多种不同转速和进给的加工要求。
2、机床上采用了选择式手柄变速操纵装置。
3、各移动部件的夹紧为液压夹紧，省时省力，方便可靠。
4、机床电器使用变频器调速，性能稳定，降低机械损耗，节约成本。
5、主轴箱升降及工作台横向、纵向运动三坐标为数显测量。
主要技术参数津紫机床
|
项目
|
单位
|
参数
|
|
主轴直径
Spindle diameter
|
mm
|
110
|
|
主轴孔锥度
Taper of spindle
|
morse
|
No.6
|
|
主轴{zd0}允许扭转力矩
Max.permissible torqueon spindle
|
N.m
|
1225
|
|
主轴可承受{zd0}进给抗力（轴向）
Max.permissible axial feed force on spindle
|
N
|
12250
|
|
主轴转数级数
Spindle speed number
|
steaps
|
18
|
|
主轴转数范围
Spindle speed
|
r/min
|
8-1000
|
|
工作台横向行程（X）
Table travel;Transverse
|
mm
|
1000
|
|
主轴箱垂直行程（Y）
Vertical travel of spindle box
|
mm
|
900
|
|
工作台纵向行程（Z）
Table travle;longitudinal
|
mm
|
1200
|
|
主轴{zd0}行程
Max.spindle travel
|
mm
|
650
|
|
平旋盘滑块{zd0}行程
Max.facing-head travel
|
mm
|
200
|
|
工作台面积
Working surface on table
|
mm
|
1200×1050
|
|
工作台承重
Max.load on table
|
T
|
3
|
|
主轴每转机动进给量级数
Number/ranger of spindle speeds
|
steaps
|
9
|
|
主轴每转机动进给量范围
Number/ranger of head speeds
|
mm
|
0.04-4.4
|
|
主电机功率
The power of the main motor
|
KW
|
7.5
|
|
机床外型尺寸（长×宽×高）
Overall size(L*W*H)
|
mm
|
5100×2500×3100
|
|
机床净重
Net weight
|
T
|
≈13
|
