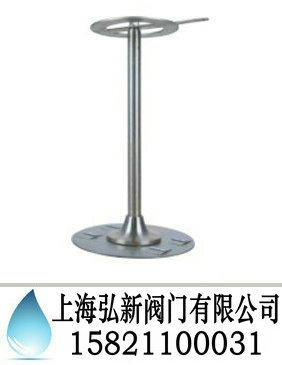

呼吸阀挡板概述：
呼吸阀挡板安装在防火器的下面，伸入罐内的一直径为210mm~510mm的圆形折叠式挡板。

呼吸阀挡板作用：
储罐内压力快速下降，大量空气被吸入罐内时，使遇到挡板受阻碍的空气流不能直接冲击油品表面，从而减少油品的继续蒸发。同时，由于挡板的折流，使气流由垂直方向改为水平方向，这时吸入的新鲜空气首先与罐内顶部油气浓度较低的气体混合，使其浓度进一步降低。当油罐停止发油而改为收油时，呼出的即是顶部含油气浓度较低的混合气体，从而达到降低损耗的目的。板做成折叠式，便于从罐顶接合管孔口装入或取出。导流罩可使气流突然改变方向时的速度减少，在以后的运动中保持较高的速度，使吸入的新鲜空气能均匀地方步在罐内的上部空间。

呼吸阀挡板安装：
安装呼吸阀挡板时，先将防火器、机械呼吸阀自接合管上卸下，把挡板折叠使之与吊杆平行，再从接合管放入罐内，略加抖动使圆盘展开并与吊杆垂直。{zh1}将防火器、机械呼吸阀安装复位。安装挡板垫入得橡胶石棉垫片使挡板与罐体绝缘，在受空气或油气混合物的高速冲刷下，易集聚电荷而产生静电，这样当对地电位达到一定值时，可能产生火花放电，给生产带来的潜在危险。为此，在环板与法兰螺栓之间用接地线相连，以此消除由于气体对挡板的冲刷而产生的静电。

呼吸阀挡板主要尺寸：
