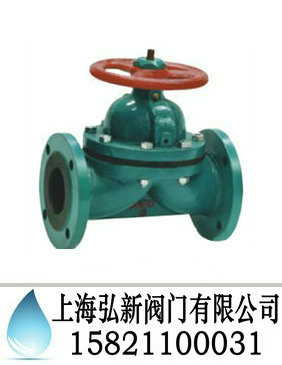

G41J衬胶隔膜阀
衬胶隔膜阀G41J衬胶隔膜阀【衬胶隔膜阀上海弘新阀门有限公司
|
按照科学的发展观，中国为确保今后经济协调发展及改善人民生活的需要，必然将基础设施建设，如水、电、气、热等放在重中之重，这恰恰是阀门的用武之地。 |
|
|
|
|
型 号：G41J |
|
口 径：DN15-400 |
|
压 力：0.1-32Mpa |
|
连接形式：法兰 |
|
结构形式：隔膜式 |
|
密封结构：软密封 |
|
可选驱动：手动、蜗轮、气动、电动 |
|
材质可选：铸铁、铸钢、不锈钢 |
|
上海弘新阀门有限公司 |
|
电 话：021-31263820 |
|
传 真：021-51069308 |
|
手 机：15300626002 |
|
|
|
|
|
地 址：上海松江工业区南乐路 |
|
弘新生产的衬胶隔膜阀，驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用法兰，结构形式可选用隔膜式，密封结构可选用软密封，压力范围PN0.1-32Mpa，公称通径为DN15-400mm，材质可选用铸铁、铸钢、不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配，如果您是非专业人士，欢迎您向本公司来电咨询。本公司有专业技术人员为您服务！技术部电话：021-31263820 |
衬胶隔膜阀概述：
衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）。压力等级：PN0.6、1.0、1.6。
衬胶隔膜阀特点：
结构特点：隔膜阀是一种特殊形式的截断阀；
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。
衬胶隔膜阀材料：
|
阀体 |
铸铁、球墨铸铁、碳钢、不锈钢 |
|
阀盖 |
铸铁、球墨铸铁、碳钢、不锈钢 |
|
衬里 |
无衬里、橡胶 |
|
隔膜 |
橡胶 |
|
阀瓣 |
铸铁 |
|
阀杆 |
碳钢、不锈钢 |
|
手轮 |
铸铁 |
衬胶隔膜阀测试：
|
衬里层 |
电火花检测 |
|
试验与检验标准 |
按GB/T13297 |
|
阀体 |
PN×1.5 Mpa |
|
密封 |
PN×1.1 Mpa |
衬胶隔膜阀主要尺寸及重量：
|
公称通径 |
公称压力 |
工作压力 |
L |
D |
D1 |
n-φd |
F |
H1 |
H2 |
D0 |
质量 |
|
DN |
Mpa |
Mpa |
（mm） |
（mm） |
（mm） |
（mm） |
（mm） |
（mm） |
（mm） |
（mm） |
|
15 |
1.5 |
1 |
125 |
95 |
65 |
4-14 |
2 |
105 |
116 |
120 |
4.5 |
|
20 |
135 |
105 |
75 |
4-14 |
2 |
117 |
128 |
120 |
4.5 |
|
25 |
145 |
115 |
85 |
4-14 |
2 |
121 |
135 |
120 |
5 |
|
32 |
160 |
140 |
100 |
4-18 |
2 |
132 |
150 |
120 |
7 |
|
40 |
180 |
150 |
110 |
4-18 |
3 |
156 |
176 |
140 |
9 |
|
50 |
210 |
165 |
125 |
4-18 |
3 |
169 |
195 |
140 |
12.5 |
|
65 |
250 |
185 |
145 |
4-18 |
3 |
200 |
236 |
200 |
19 |
|
80 |
300 |
200 |
160 |
4-18 |
3 |
216 |
256 |
200 |
25.5 |
|
100 |
350 |
220 |
180 |
8-18 |
3 |
270 |
322 |
280 |
40 |
|
125 |
400 |
250 |
210 |
8-18 |
3 |
315 |
380 |
320 |
62 |
|
150 |
460 |
285 |
240 |
8-22 |
3 |
378 |
458 |
320 |
80.5 |
|
200 |
0.6 |
0.4 |
570 |
340 |
295 |
8-22 |
4 |
518 |
638 |
400 |
146 |
|
250 |
680 |
395 |
350 |
12-22 |
4 |
583 |
720 |
500 |
240 |
|
300 |
790 |
445 |
400 |
12-22 |
4 |
698 |
778 |
500 |
334 |
|
350 |
900 |
505 |
460 |
16-22 |
4 |
723 |
883 |
500 |
371 |
|
400 |
0.25 |
1000 |
565 |
515 |
16-26 |
4 |
868 |
1078 |
640 |
584 |
|
|
