一、用途：

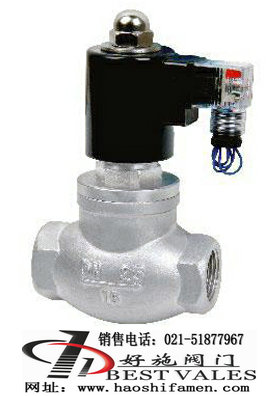

ZQDF(Y)系列蒸汽(液用)电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实行对管道中流体介质的通断或流量调节控制，从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。
本系列电磁阀产品可广泛用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制； ZQDF－Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于黏度小于4°E的油类。
三、技术参数
|
型号
参数 |
ZQDF-1 |
ZQDF-2 |
ZQDF-3 |
ZQDF-1Y |
ZQDF-2Y |
ZQDF-3Y |
|
公称压力(MPa) |
1.6 |
|
工作压差(MPa) |
DN15-50 |
0~1.6 |
|
DN65-100 |
0.05~1.6 |
|
介质种类 |
煤气、空气等 |
饱和蒸汽 |
过热蒸汽或高温气体 |
水油汽液 |
热水 |
高温水、油 |
|
介质温度℃(mm) |
≤60 |
≤180 |
≤220 |
≤60 |
≤180 |
≤220 |
|
电压电压 |
AC220V其余规格可作特殊订货 |
|
使用寿命 |
按JB/T7352-94规定 |
|
泄漏量(ml/min) |
按JB/T7352-94·F规定 |
|
功耗(VA) |
50 |
四、安装尺寸：
|
公称通径DN |
法兰纹连接 |
|
外形尺寸 |
法兰尺寸 |
|
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
15 |
153 |
130 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
|
20 |
153 |
150 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
|
25 |
153 |
160 |
115 |
85 |
65 |
16 |
3 |
4-φ14 |
|
32 |
176 |
180 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
|
40 |
176 |
200 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
|
50 |
192 |
230 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
|
65 |
250 |
290 |
185 |
145 |
118 |
20 |
3 |
4-φ18 |
|
80 |
260 |
310 |
200 |
160 |
132 |
20 |
3 |
8-φ18 |
|
100 |
290 |
350 |
220 |
180 |
156 |
22 |
3 |
8-φ18 |
|
公称通径DN |
内螺纹连接 |
|
外形尺寸 |
内螺纹 |
|
H |
L |
G |
|
15 |
153 |
92 |
1/2 |
|
20 |
153 |
92 |
3/4 |
|
25 |
153 |
110 |
1 |
|
32 |
176 |
120 |
11/4 |
|
40 |
176 |
140 |
11/2 |
|
50 |
192 |
162 |
2 |
